SUS630不銹鋼介紹

SUS630不銹鋼 （日本牌號）SUS630是馬氏體沉淀硬化不銹鋼，中國牌號0Cr17Ni4Cu4Nb。

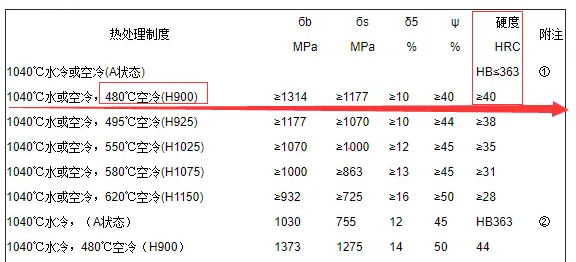

很多客戶朋友會問"H900""H1075"等是什么意思，這是材料在不同熱處理條件下所對應(yīng)的性能狀態(tài)，詳情可以參考下圖。

SUS630不銹鋼特性

添加銅的沉淀硬化型鋼種。具有高強度、硬度和抗腐蝕等特性。由銅、鈮/鈳構(gòu)成的沉淀硬化馬氏體不銹鋼，含碳量低，抗腐蝕性和可焊性均比一般的馬氏體型不銹鋼好，與18-8型不銹鋼類似，熱處理工藝簡單，切削性好，但是較難滿足深冷加工。

SUS630不銹鋼用途

用于制造耐蝕性高、強度高的零部件，如軸承類、汽輪機零件。海上平臺、直升機甲板、其他平臺、食品工業(yè)、紙漿及造紙業(yè)航天（渦輪機葉片）機械部件核廢物桶。

SUS630不銹鋼化學(xué)成份

SUS630不銹鋼力學(xué)性能

●抗拉強度 σb （MPa）：480℃時效，≥1310; 550℃時效，≥1060; 580℃時效，≥1000; 620℃時效，≥930

●條件屈服強度 σ0.2 （MPa）：480℃時效，≥1180;550℃時效，≥1000;580℃時效，≥865;620℃時效，≥725

●伸長率 δ5 （%）：480℃時效，≥10;550℃時效，≥12;580℃時效，≥13;620℃時效，≥16

●斷面收縮率 ψ （%）：480℃時效，≥40;550℃時效，≥45;580℃時效，≥45;620℃時效，≥50

●硬度 ：固溶，≤363HB和≤38HRC;480℃時效，≥375HB和≥40HRC; 550℃時效，≥331HB和≥35HRC;580℃時效，≥302HB和≥31HRC;620℃時效，≥277HB和≥28HRC

SUS630不銹鋼熱處理工藝

熱處理規(guī)范：

●固溶1020～1060℃快冷；

●480℃時效，經(jīng)固溶處理后，470～490℃空冷；

●550℃時效，經(jīng)固溶處理后，540～560℃空冷；

●580℃時效，經(jīng)固溶處理后，570～590℃空冷；

●620℃時效，經(jīng)固溶處理后，610～630℃空冷。

●金相組織：組織特征為沉淀硬化型。

產(chǎn)品資料/選材推薦

    需要了解更詳細的產(chǎn)品性能，SUS630不銹鋼PDF資料 >>點擊免費獲取

    不確定本款鋼材是否適合您的產(chǎn)品，或當(dāng)前工件使用過程中出現(xiàn)壽命難題，需要技術(shù)選材支持 >>點擊免費咨詢

SUS630不銹鋼價格

倉庫實拍

品質(zhì)保證
